Codbolt Soluciones exclusivas

Fijación mecánica de expansión para unir componentes a chapas y perfiles metálicos.

Codbolt

Título:

Descripción:

CARACTERÍSTICAS Y VENTAJAS

  • Elemento de fijación compuesto por tornillo de rosca integral, arandela plana estructural, camisa metálica con contrabrida hexagonal acoplada y cono especial con sistema de guía.
  • Producto innovador para anclar y conectar elementos metálicos: instalación sencilla.
  • Adecuado para instalaciones de acceso restringido (sólo desde el exterior de la luminaria)
  • Facilita la aplicación a perfiles tubulares y cuadrados y a diferentes perfiles huecos de acero, con un excelente acabado.
  • Alto rendimiento en esfuerzos de tracción y cizallamiento
  • Elimina el uso de soldaduras
  • No se necesita mano de obra especializada ni permisos de trabajo específicos, ya que la instalación sólo requiere herramientas manuales
CODBOLT - STANDARD
CODBOLT - ATC

PRINCIPALES APLICACIONES

  • Fijación de fachadas, barandillas y pasamanos a estructuras metálicas
  • Conexiones diversas de elementos en estructuras de difícil acceso para el montaje convencional (mediante tornillo y tuerca)
  • Conexión con estructuras existentes para crear elementos de refuerzo (retrofit)
Metal

UNIÓN DE PLACAS Y PERFILES MEDIANTE FIJACIONES DE EXPANSIÓN

Con la creciente evolución de los métodos de construcción de estructuras metálicas y la constante innovación de los diseñadores arquitectónicos, ha surgido la necesidad de sistemas de fijación específicos para anclar estructuras metálicas a diferentes tipos de materiales de base, como hormigón macizo, bloques cerámicos y ladrillos. El sistema Codbolt se desarrolló para satisfacer las demandas y necesidades del mercado para la unión de elementos en estructuras metálicas (perfiles tubulares, perfiles cuadrados o incluso en situaciones en las que no es posible acceder al otro lado de la estructura para realizar una unión convencional).

COMPONENTES DEL SISTEMA

Perno de grado 5 - Esfuerzo mínimo de tracción: 828 N/mm²/Esfuerzo mínimo de deformación: 635 N/mm². Camisa metálica y cono expansor - Material de acero con bajo contenido de carbono. Arandela plana estructural - Material de acero de medio carbono conforme ASTM F436.

DETALLES DEL SISTEMA

El sistema consiste en la unión de elementos metálicos mediante el cierre mecánico de expansión por el método de acomodación, es decir, la camisa metálica se expande hasta un tamaño superior al nominal del orificio desplazando el cono, generando un punto de anclaje.

PATENTES CONCEDIDAS

  • EE.UU. - "PATENTE 9 803 673"
  • EUROPA - "PATENTE 3 012 469" Y
  • RPC (OFICINA CHINA DE PROPIEDAD INTELECTUAL) - PATENTE ZL 2015 2 0815301.X
  • BRASIL (DEMANDADO) - "PAT.REQ PI 202014026188-0"

CODBOLT - STANDARD

Tornillo grado 5: Esfuerzo de tracción 828 N/mm².
Resistencia a la tracción: 635 N/mm².
Camisa y cono: Acero al carbono
Arandela estructural: Acero al carbono (ASTM F436)

Código Tornillo (pulg.) Chaqueta Placa (mm) Distancia
(mm)
Torque de apriete
(kgf.m)
Cargas admisibles (kgf)*
Cuerpo Hexagonal
Diámetro Dp Lp Comp. Tecla Cp Diam.
d1
(pulg.)
Comp.
L1
(mm)
Altura
h1
(mm)
Clave
C1
(en)
Agujero
F

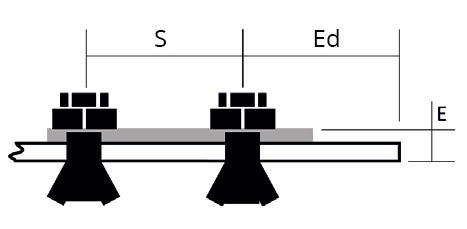

Espesor admisible a fijar - E Fijación
Fijación
DF
Fijación
Borde
DB
Tracción Corte
Min. Max.
CDB38212GF 3/8" 2.1/2" 9/16″ 9/16″ 38 8,2 3/4″ 14,5 12 26 50 30 4 750 1.200
CDB12300GF 1/2" 3” 3/4″ 3/4″ 42 8,4 1.3/16″ 20 14 32 58 35 10 1.900 1.960
CDB58312GF 5/8" 3.1/2" 15/16″ 7/8″ 50 9,7 1.5/16″ 24 17 40 67 40 20 2.000 2.750
CDB34412GF 3/4" 4.1/2" 1.1/8″ 1″ 70 13,5 1.5/8″ 27 20 58 76 44 35 2.140 4.037
*Valores de carga con factor de seguridad 4 aplicado.
Para más información, póngase en contacto con el Departamento Técnico.

CODBOLT - ATC

Tornillo grado 5: Esfuerzo de tracción 828 N/mm².
Resistencia a la tracción: 635 N/mm².
Camisa y cono: Acero al carbono
Arandela estructural: Acero al carbono (ASTM F436)
Dispositivo de variación de espesor: Acero al carbono

Código Tornillo (pulg.) Chaqueta DTV - Dispositivo de variación de espesor (mm) Placa (mm) Distancia
(mm)
Torque de apriete
(kgf.m)
Cargas admisibles (kgf)*
Cuerpo Hexagonal
Diámetro Dp Lp Comp. Tecla Cp Diam.
D2
(pulg.)
Comp.
L2
(mm)
Altura
h2
(mm)
Clave
C2
(en)
Altura
h3
Diam.
d3
Agujero
F
Espesor máximo a fijar - E Fijación
Fijación
DF
Fijación
Borde
DB
Tracción Corte
CDB38212GFATC 3/8" 2.1/2" 9/16″ 9/16″ 38 8,2 3/4″ 4 25 14,5 21 50 30 4 750 1.200
CDB12300GFATC 1/2" 3” 3/4″ 3/4″ 42 8,4 1.3/16″ 8 38 20 24 58 35 10 1.900 1.960
CDB58312GFATC 5/8" 3.1/2" 15/16″ 7/8″ 50 9,7 1.5/16″ 10 41 24 30 67 40 20 2.000 2.750
CDB34412GFATC** 3/4" 4.1/2" 1.1/8″ 1″ 70 21 1.5/8″ 21 41 27 40 76 44 35 2.140 4.037
*Valores de carga con factor de seguridad 4 aplicado.
**Modelo con sistema de tuerca alta integrado como dispositivo de variación de espesor.
Para más información, póngase en contacto con el Departamento Técnico.

MÉTODO DE APLICACIÓN


  • Taladre el agujero con el diámetro indicado
  • Inserte el cáncamo en el orificio, atravesando la placa y el perfil.
  • Utilice una llave para sujetar el hexágono en la camisa y otra para apretar el tornillo.
  • Cuando se aprieta el tornillo, el cono se eleva, haciendo que la camisa se expanda, fijando la placa o viga al perfil hueco
  • Una vez finalizado el torque de apriete, se establece una acción de sujeción entre la chapa y el perfil, formando una unión segura y atornillada.
