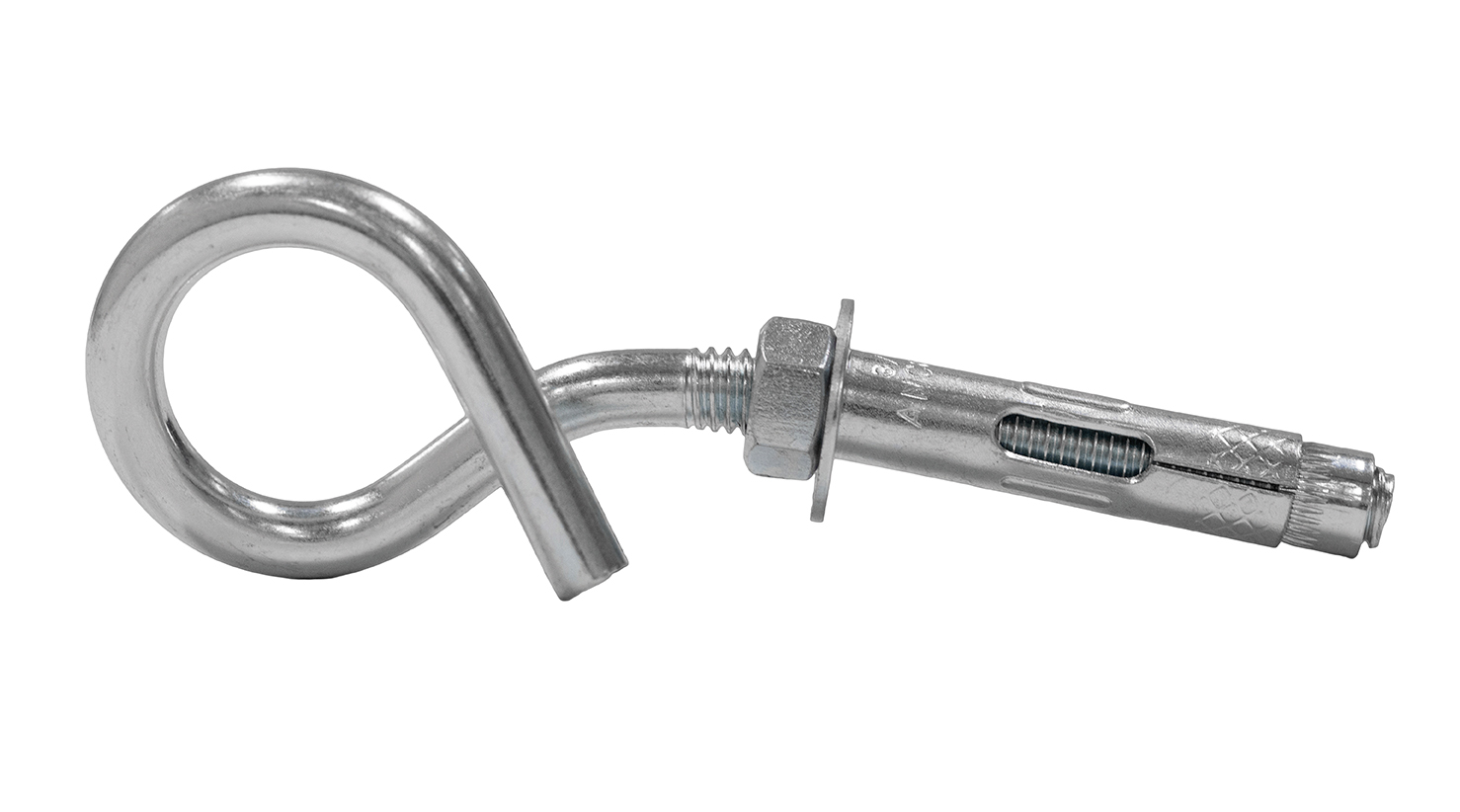

Chumbador gancho Ancoragem Mecânica
O Chumbador de expansão controlada por torque modelo especial com haste gancho. Composto por haste de expansão, jaqueta, cone, porca e arruela lisa.
CARACTERÍSTICAS E VANTAGENS
- Impede a retirada dos ganchos não intencional;
- Garante o fechamento eficaz e padronizado dos ganchos;
- Aumenta a confiabilidade das redes de proteção;
- Evita deformações causadas por ferramentas como alicate, martelo ou marreta;
- Possui camada de zinco que atua como protetora contra oxidação;
- Oferece resistência superior ao desgaste;
- Facilita o atendimento às exigências da ABNT;
- Garante uma instalação dentro dos padrões técnicos e de segurança;
- Processo de instalação robusto e controlado;
- Maior confiança na segurança e proteção;
- Redução de riscos de acidentes;
PRINCIPAIS APLICAÇÕES
- Montagens de redes de segurança;
- Fixação para montagen de rede tipo U, entre outras;
- Proteção segura e temporária em fase de obra;
MÉTODO DE APLICAÇÃO

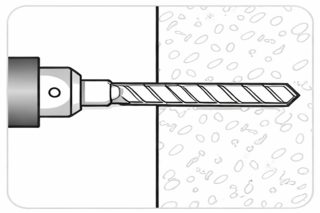

Passo: 1/4
Faça o furo com diâmetro e profundidade indicados.

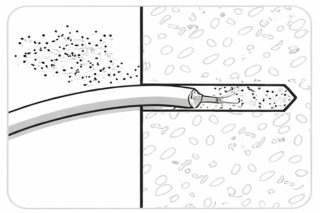

Passo: 2/4
Limpe o furo.

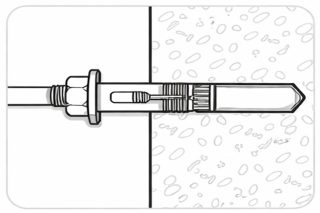

Passo: 3/4
Introduza o chumbador pelo furo.

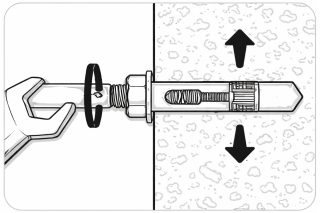

Passo: 4/4
Aperte o parafuso provocando a expansão concluindo a fixação.
DADOS TÉCNICOS
| Código | Dimensões | Furo | Distâncias (mm) | Chave (pol) | Torque de aperto (kgf.m) | Cargas últimas (kgf)² | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chumbador (mm) | Jaqueta (mm) | Diâm. (pol-mm) | Prof. mín.¹ (mm) | Fixador-Fixador | Fixador-Borda | Tração do Chumbador | Tração do Olhal | |||||||
| Ø rosca (pol) | Comp. do Chumbador | Comp. de Rosca | Ø Interno do Olhal | Abertura máx. do Olhal | ||||||||||
| 056114G | 5/16” | 114 | 62 | 25 | 6 | 40 | 3/8” – 10 | 50 | 100 | 70 | 1/2” | 1,7 | 1.550 | 215 |
(1) Profundidade mínima (Faça o furo nas profundidades compatíveis para a regulagem da haste).
(2) Valores obtidos sobre média de ensaios em concreto de 30 MPa.
(2) Valores obtidos sobre média de ensaios em concreto de 30 MPa.
