QPO300 – Poliéster Ancoragem Química
Sistema de ancoragem adesiva por injeção, bicomponente à base de poliéster para cargas médias e leves em concreto e alvenaria.
CARACTERÍSTICAS E VANTAGENS
- Ancoragem para cargas médias e leves em concreto e alvenaria
- Aplicação limpa, ágil e simples com aplicador manual padrão (300 ml)
- Instalações em concreto seco, úmido e submerso
- Aplicável para cargas dinâmicas
- Sem estireno e com sistema de cura rápida
- Tixotrópico: não escorre
- Ancoragem em alvenarias ocas (requer o uso de camisa)
- Sistema VMC: melhor controle na instalação; após a cura muda de cor
- Possui aprovações técnicas internacionais (ETA)
CONDIÇÕES DE ARMAZENAMENTO
Armazene em lugar fresco e seco e com temperatura abaixo de 25ºC. Não exponha o produto ao sol. Desde que armazenado em condições ideais, tem validade de 15 meses após data de fabricação.”
CERTIFICAÇÕES
- ETA opção 7: Ancoragem de barras roscadas em concreto fissurado.
- ETA – ETAG 029 : Ancoragem em elementos de alvenaria.
- VOC A+.
- LEED.
PRINCIPAIS APLICAÇÕES
- Instalação de portões
- Instalação de toldos e guarda-corpos
- Ancoragem de estruturas e peças metálicas leves
- Instalação de barras roscadas em alvenaria
Concreto
Bloco Concreto
Bloco Cerâmico
Bloco Estrutural
Tijolo Maciço
Pedra
MÉTODO DE APLICAÇÃO
Preparação
Passo: 1/5
Faça o furo conforme indicado.
Passo: 2/5
Limpe o furo com escova e ar.
Passo: 3/5

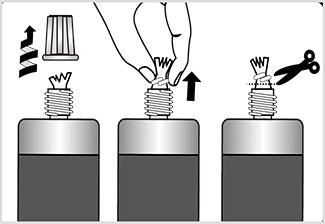

Retire a tampa do cartucho, corte o lacre e rosqueie o bico misturador.
Passo: 4/5
Coloque o cartucho no aplicador APL300.
Passo: 5/5
Dispense o início da resina até obter uma mistura homogênea.
Haste roscada em base maciça
Passo: 1/4
Injetar a resina em aprox. 2/3 do furo, sendo do fundo para a superfície.
Passo: 2/4
Introduza a haste roscada girando-a.
Passo: 3/4
Aguarde o tempo de cura.
Passo: 4/4
Posicione a peça e conclua a fixação.
Haste roscada em base oca
Passo: 1/4

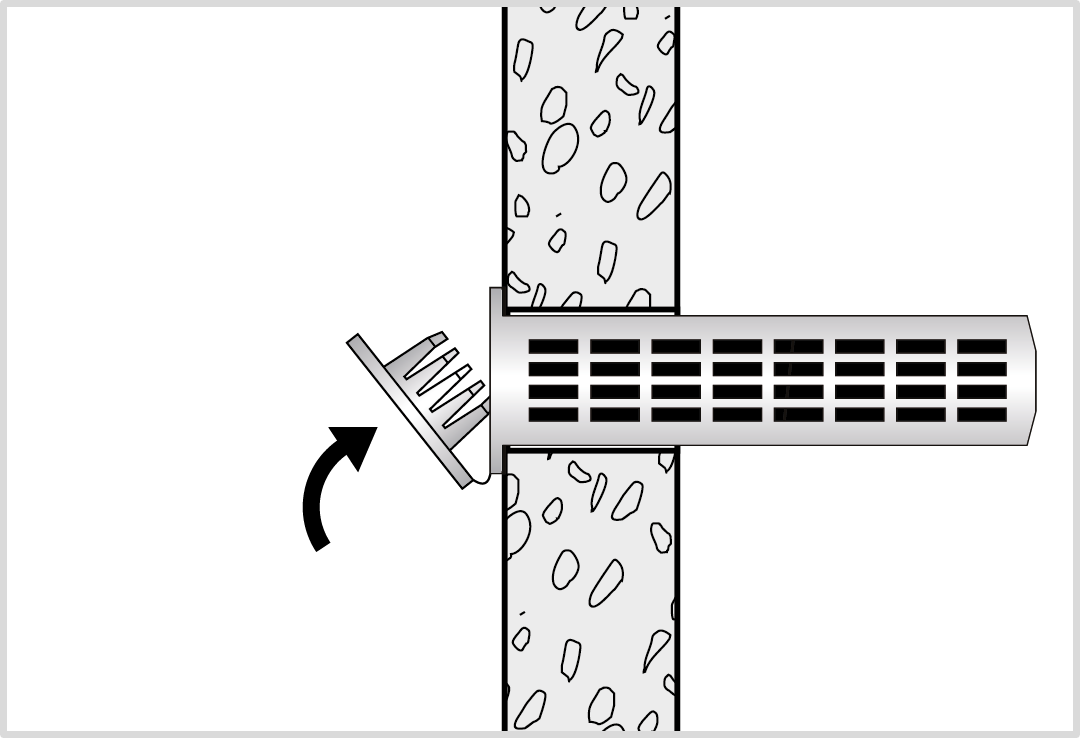

Introduza a camisa no furo.
Passo: 2/4
Injete a resina na camisa preenchendo-a por completo.
Passo: 3/4

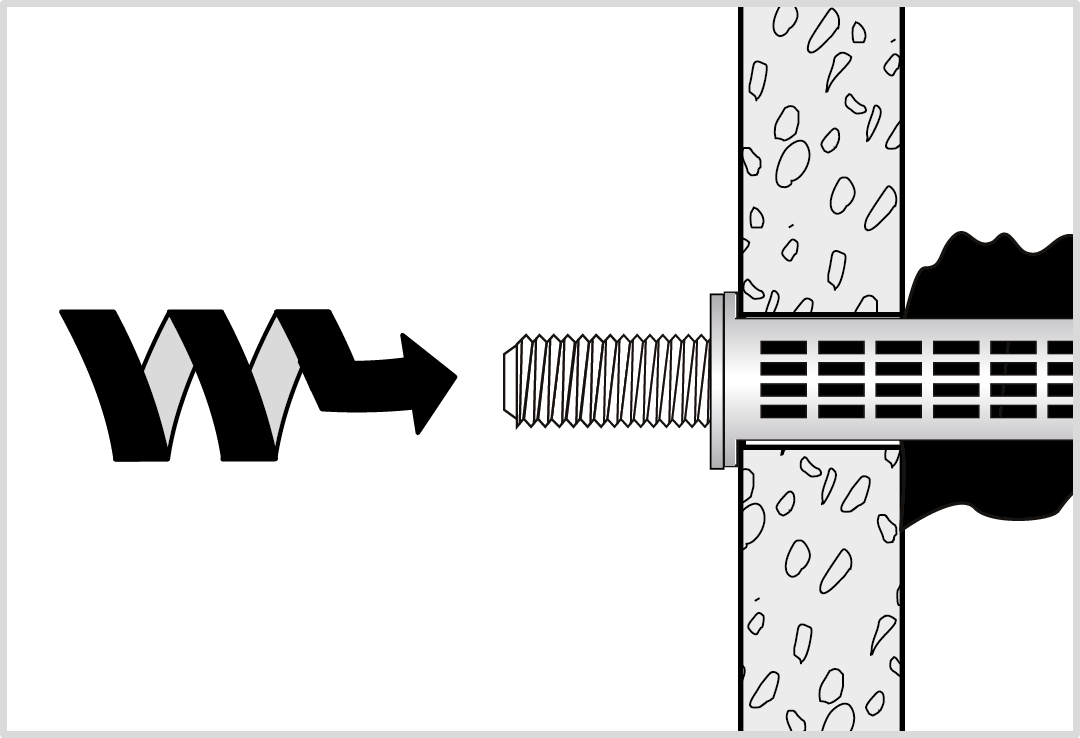

Introduza o prisioneiro PRQ/PRI girando-o.
Passo: 4/4
Aguarde o tempo de cura, posicione a peça e conclua a fixação.
VÍDEO
| Propriedades físicas | Densidade de 1,7/livre de estireno tixotrópico (não escorre). |
|---|---|
| Embalagem | Cartuchos de 300 ml |
| Aplicador | APL300 |
| Tempo de trabalho e cura | |||||
|---|---|---|---|---|---|
| Temperatura do material base | +5°C a +10°C |
+10°C a +20°C |
+20°C a +25°C |
+25°C a +30°C |
+30°C |
| Tempo de trabalho¹ | 10 min. | 6 min. | 5 min. | 4 min. | 4 min. |
| Tempo de cura² | 2h25 min. | 1h25 min. | 50 min. | 40 min. | 35 min. |
BASE MACIÇA DE CONCRETO – HASTE ROSCADA
| Diâmetro | Furo (mm) | Distância³ (mm) | Chave (pol.) | Torque4 (kgf.m) | Fixações por cartucho5 | Cargas últimas² (kgf) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| (pol.) | (mm) | Diâmetro | Profundidade¹ | Fixador fixador | Fixador borda | Tração | Corte | |||
| 5/16” | 8 | 10 | 80 | 160 | 80 | 1/2” | 1,5 | 68 | 1.951 | 1.887 |
| 3/8” | 10 | 12 | 90 | 180 | 90 | 9/16” | 2 | 43 | 2.583 | 2.768 |
| 1/2” | 12 | 14 | 110 | 220 | 110 | 3/4” | 4,1 | 36 | 4.262 | 4.924 |
| 5/8” | 16 | 18 | 128 | 256 | 128 | 15/16” | 8,2 | 19 | 6.614 | 8.017 |
| 3/4” | 20 | 22 | 170 | 340 | 170 | 1.1/8″ | 15,3 | 9 | 9.759 | 11.818 |
| 1” | 24 | 28 | 210 | 420 | 210 | 1.1/2″ | 22,4 | 5 | 13.562 | 21.304 |
¹Profundidade padrão. ²Os valores obtidos são baseados sobre a média de ensaios e especificações técnicas, com o uso de haste ASTM A193B7 e concreto 30 MPa. Atenção: esses valores são cargas últimas; utilize sempre coeficiente de segurança. ³Distância mínima recomendada. Para menores, consulte o Departamento Técnico. 4Valores válidos para hastes ASTM 193 B7 / Porcas ASTM A194 2H. 5Valores estimados em condições ideais de uso.
BASES OCAS – HASTE ROSCADA
BLOCO DE CONCRETO
| Haste roscada | Camisa | Furo | Distância mínima recomendada² (mm) | Chave (pol.) | Torque³ (kgf.m) | Fixações por cartucho4 | Cargas últimas¹ (kgf) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Profundidade mínima | Fixador fixador | Fixador borda | Tração | Corte | |||||
| 1/4” | 12 x 50 CAM12050 | 12 | 55 | 1 bloco | 1/2 bloco | 7/16” | 0,3 | 42 | 300 | 280 |
| 5/16” | 1/2” | 0,4 | 400 | 360 | ||||||
| 3/8” | 16 x 85 CAM15080 | 16 | 90 | 9/16” | 0,4 | 16 | 500 | 360 | ||
| 3/8” | 16 x 130 CAM15130 | 16 | 135 | 9/16” | 0,4 | 10 | 700 | 360 | ||
| 1/2” | 20 x 85 CAM2085 | 20 | 90 | 3/4” | 0,6 | 8 | 700 | 360 | ||
BASES OCAS – HASTE ROSCADA
BLOCO CERÂMICO
| Haste roscada | Camisa | Furo | Distância mínima recomendada² (mm) | Chave (pol.) | Torque³ (kgf.m) | Fixações por cartucho4 | Cargas últimas¹ (kgf) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Profundidade mínima | Fixador fixador | Fixador borda | Tração | Corte | |||||
| 1/4” | 12 x 50 CAM12050 | 12 | 55 | 1 bloco | 1/2 bloco | 7/16” | 0,3 | 42 | 300 | 280 |
| 5/16” | 1/2” | 0,4 | 370 | 360 | ||||||
| 3/8” | 16 x 85 CAM15080 | 16 | 90 | 9/16” | 0,4 | 16 | 460 | 360 | ||
| 3/8” | 16 x 130 CAM15130 | 16 | 135 | 9/16” | 0,4 | 10 | 610 | 360 | ||
| 1/2” | 20 x 85 CAM2085 | 20 | 90 | 3/4” | 0,6 | 8 | 610 | 360 | ||
¹Os valores obtidos são baseados sobre a média de ensaios e especificações técnicas com uso de haste ABNT 1010/1020 em bloco de concreto/cerâmico, com 2 cm de revestimento. Atenção: esses valores são cargas últimas, utilize sempre coeficiente de segurança. ²Distância mínima recomendada. Para menores, consulte o Departamento Técnico. ³Valores válidos para hastes ABNT 1010/1020. 4Valores estimados em condições ideais de uso.
