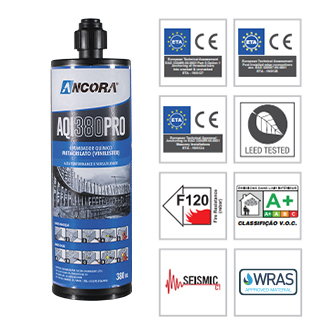

AQI380PRO – Metacrilato

AQI380PRO – Metacrilato Ancoragem Química

Sistema de ancoragem adesiva por injeção, de cura rápida, bicomponente à base de metacrilato/viniléster para altas cargas, oferecendo alto desempenho em concreto fissurado, não fissurado e sob condições sísmicas (C1).

Ficha de Segurança

Title:

Description:

Ancoragem de alta performance e versatilidade para altas cargas
Permite menores espaçamentos entre fixações e reduzidas distâncias da borda
Aplicação limpa, ágil e simples com aplicador manual e bico misturador
Excelente para aplicações com cargas dinâmicas e condições sísmicas (C1)
Instalações em concreto seco, úmido e submerso
Sem estireno e inodoro
Ancoragem em alvenarias ocas (requer o uso de camisa)
Tixotrópico: não escorre
Sem retração
Aprovação técnica internacional (ETA)
Sistema VMC: melhor controle na instalação; após a cura muda de cor.

ETA opção 1: Ancoragem de barras roscadas e vergalhão em concreto fissurado, não fissurado e sob condições sísmicas (C1).
ETA TR023 : Conexões de vergalhão pós-instalado.
ETA – ETAG 029 : Ancoragem em elementos de alvenaria.
Resistência ao fogo F120 – para barras roscadas.
VOC A+.
LEED.

Armazene em lugar fresco e seco e com temperatura abaixo de 25ºC. Não exponha o produto ao sol. Desde que armazenado em condições ideais, tem validade de 15 meses após data de fabricação.

Aplicações estruturais em concreto fissurado e não fissurado
Aplicações sob condições sísmicas (C1)
Ancoragem de vergalhão para recuperação e reforço estrutural em vigas e pilares de concreto
Ancoragem de barras roscadas para fixação de estruturas e peças metálicas
Instalação de máquinas, motores e equipamentos
Instalação de barras roscadas em alvenaria maciças e ocas

Propriedades físicas	Embalagem	Aplicador
Densidade 1,5 / Livre de estireno e solvente / Sem retração	Cartuchos com 410 ml	APL380

Tempo de trabalho e cura
Temperatura do material base	+5ºC a +10ºC	+10ºC a +15ºC	+15ºC a +20ºC	+20ºC a +25ºC	+25ºC a +30ºC
Tempo de trabalho¹	10 min.	8 min.	6 min.	5 min.	4 min.
Tempo de cura²	2h25 min.	1h25 min.	1h15 min.	50 min.	40 min.

Diâmetro		Furo (mm)		Distância mínima recomendada4 (mm)		Chave (pol.)	Torque5 (kgf.m)	Fixações por cartucho6	Cargas últimas² (kgf)		Carga característica³ de acordo com certificação ETA TR029 (kgf)
(pol.)	(mm)	Diâmetro	Profundidade¹	Fixador fixador	Fixador borda	Chave (pol.)	Torque5 (kgf.m)	Fixações por cartucho6	Tração	Corte	Tração	Corte
5/16”	8	10	64	128	64	1/2”	1,5	110	2.191	1.887	1.836	1.560
5/16”	8	10	96	192	96	1/2”	1,5	73	2.939	1.887	2.756	1.560
3/8”	10	12	80	160	80	9/16”	2	63	3.576	2.768	2.727	2.287
3/8”	10	12	120	240	120	9/16”	2	42	4.334	2.768	4.090	2.287
1/2”	12	14	96	192	96	3/4”	4,1	54	5.568	4.924	3.926	4.069
1/2”	12	14	144	288	144	3/4”	4,1	36	7.016	4.924	5.890	4.069
5/8”	16	18	128	256	128	15/16”	8,2	24	7.605	8.017	6.614	6.625
5/8”	16	18	192	384	192	15/16”	8,2	16	11.590	8.017	9.920	6.625
3/4”	20	22	160	320	160	1.1/8”	15,3	12	10.480	11.818	9.759	9.766
3/4”	20	22	240	480	240	1.1/8”	15,3	8	17.092	11.818	14.639	9.766
7/8”	22	25	176	352	176	1.5/16”	18,4	10	14.253	16.272	11.225	13.447
7/8”	22	25	264	528	264	1.5/16”	18,4	6	19.944	16.272	16.838	13.447
1”	24	28	192	384	192	1.1/2”	22,4	8	16.688	21.304	13.226	17.605
1”	24	28	288	576	288	1.1/2”	22,4	5	21.848	21.304	19.840	17.605
1.1/4”	32	35	256	512	256	1.7/8”	30,6	4	24.070	35.047	16.040	28.962
1.1/4”	32	35	384	768	384	1.7/8”	30,6	2	39.604	35.047	24.059	28.962

1 Profundidades padrões.
2 Os valores obtidos são baseados sobre a média de ensaios e especificações técnicas, com uso de haste ASTM A193 B7 e concreto de 30MPa. Atenção: esses valores são cargas últimas, utilize sempre coeficiente de segurança.
3 Os valores de resistência característicos são baseados na falha combinada de escorregamento e cone de concreto, de acordo com as premissas de cálculo do ETA TR029. NESTE CASO os coeficientes de segurança devem ser considerados de acordo com os parâmetros presentes na certificação do produto.
4 Distância mínima recomendada, para menores consulte o departamento técnico.
5 Valores válidos para hastes ASTM A193 B7 / Porcas ASTM A194 2H.
6 Valores estimados em condições ideais de uso.

Diâmetro	Furo		Fixações por cartucho²	Carga característica de escoamento³ (kgf)	Cargas últimas de tração4 (kgf)
(pol.) – (mm)	Diâmetro (mm)	Profundidade¹ (mm)	Fixações por cartucho²	Carga característica de escoamento³ (kgf)	Cargas últimas de tração4 (kgf)
5/16” – 8	12	115	40	2.563	4.450
5/16” – 8	12	400	11	2.563	4.450
3/8” – 10	14	145	27	4.004	6.140
3/8” – 10	14	500	7	4.004	6.140
1/2” – 12,5	16	170	21	6.257	10.620
1/2” – 12,5	16	600	6	6.257	10.620
5/8” – 16	20	230	11	10.251	13.200
5/8” – 16	20	800	3	10.251	13.200
3/4” – 20	25	285	6	16.018	24.860
3/4” – 20	25	1.000	1,7	16.018	24.860
1” – 25	30	355	3	25.028	32.540
1” – 25	30	1.000	1,3	25.028	32.540
1.1/4” – 32	40	685	1	41.005	52.125
1.1/4” – 32	40	1.000	0,7	41.005	52.125

Haste roscada	Camisa	Furo		Distância mínima recomendada² (mm)		Chave (pol.)	Torque³ (kgf.m)	Fixações por cartucho4	Cargas últimas¹ (kgf)
(pol.)	Camisa	Diâmetro (mm)	Profundidade mínima	Fixador fixador	Fixador borda	Chave (pol.)	Torque³ (kgf.m)	Fixações por cartucho4	Tração	Corte
1/4”	12 x 50 CAM12050	12	55	1 bloco	1/2 bloco	7/16”	0,3	54	350	280
5/16”	12 x 50 CAM12050	12	55			1/2”	0,4	54	450	360
3/8”	16 x 85 CAM15080	16	90			9/16”	0,4	21	660	360
3/8”	16 x 130 CAM15130	16	135			9/16”	0,4	13	710	360
1/2”	20 x 85 CAM2085	20	90			3/4”	0,6	11	710	360

Haste roscada	Camisa	Furo		Distância mínima recomendada² (mm)		Chave (pol.)	Torque³ (kgf.m)	Fixações por cartucho4	Cargas últimas¹ (kgf)
(pol.)	Camisa	Diâmetro (mm)	Profundidade mínima	Fixador fixador	Fixador borda	Chave (pol.)	Torque³ (kgf.m)	Fixações por cartucho4	Tração	Corte
1/4”	12 x 50 CAM12050	12	55	1 bloco	1/2 bloco	7/16”	0,3	54	220	280
5/16”	12 x 50 CAM12050	12	55			1/2”	0,4	54	330	360
3/8”	16 x 85 CAM15080	16	90			9/16”	0,4	21	610	360
3/8”	16 x 130 CAM15130	16	135			9/16”	0,4	13	610	360
1/2”	20 x 85 CAM2085	20	90			3/4”	0,6	11	610	360

CONCEITOS TÉCNICOS

O AQI380PRO e o QPO300 são chumbadores químicos de alto desempenho e versatilidade, certificados internacionalmente, e apresentam uma solução inédita e exclusiva no Brasil: O sistema VMC (Verificação de Mistura e Cura). Como o próprio nome diz, o sistema demonstra o estágio do processo de cura através de sua cor. No momento da aplicação, quando misturada, a resina apresenta-se na cor azul e a medida em que o processo acontece, sua cor altera-se gradativamente para o cinza, indicando que a cura está completa. Isso facilita o trabalho do instalador, que passa a ter a garantia visual de quando o produto apresenta-se curado e pronto para receber a carga.
